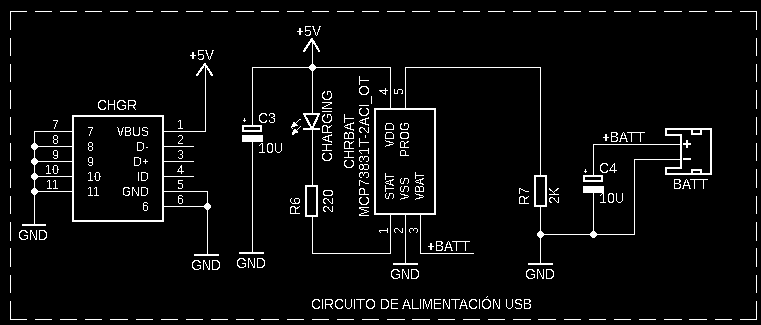

Este esquema representa una etapa de carga de batería para un dispositivo wearable que se alimenta por USB y utiliza un chip especializado para la gestión de la carga. Esta es la explicación del diagrama paso a paso:

1. Conector micro USB y Entrada de Alimentación: El conector USB se utiliza para suministrar energía al circuito. Los pines VBUS y GND son los que llevan la alimentación (+5V y tierra respectivamente). El pin ID no se está utilizando en este esquema y los pines de datos D+ y D- tampoco se utilizan para la carga.
2. Filtrado de Entrada: El capacitor C3 está conectado entre VBUS y GND. Este capacitor ayuda a filtrar cualquier ruido o fluctuaciones en la línea de +5V, estabilizando la tensión de entrada al circuito de carga.
3. Circuito de Carga MCP73831/2: Este es un regulador de carga para baterías de iones de litio/poli-litio. Tiene varios pines importantes:
   • VDD: Conectado a +5V, es el pin de alimentación del chip.
   • VBAT: Conectado a la batería y al capacitor C4, que ayuda a estabilizar la tensión en la batería durante la carga.
   • GND: Conectado a tierra.
   • STAT: Un pin de estado que proporciona información sobre el estado de la carga. Normalmente se conecta a un LED o a un microcontrolador para monitorear si la batería está cargando, completamente cargada, o si hay un error.
   • PROG: Pin de programación que se utiliza para establecer la corriente de carga a través de un resistor externo (R7 en este caso). El valor del resistor determinará la corriente de carga según la fórmula proporcionada por el fabricante del MCP73831/2.
4. Resistencia de Programación (R7): Esta resistencia se utiliza para fijar la corriente de carga del MCP73831/2. La corriente de carga se puede calcular usando la fórmula del datasheet del MCP73831/2, que generalmente es $I_{CHG} = \frac{1000V}{R_{PROG}}$. Si R7 es 2 kΩ, entonces la corriente de carga sería de aproximadamente 500 mA.
5. Filtrado de Salida: El capacitor C4 ayuda a estabilizar la tensión de salida al eliminar fluctuaciones rápidas de voltaje cuando la batería está siendo cargada.
6. Indicador de Carga (LED y R6): El LED conectado al pin STAT y a través de la resistencia R6 indica el estado de carga. Si el LED está encendido, puede indicar que la batería se está cargando. La resistencia limita la corriente a través del LED para protegerlo.
7. Batería (BATT): Finalmente, la batería está conectada al circuito de carga. Se cargará cuando el dispositivo esté conectado a una fuente de alimentación USB.

Es importante verificar las especificaciones de cada componente para asegurarse de que son compatibles con las necesidades de tu proyecto wearable, especialmente la corriente de carga que puede manejar el MCP73831/2 y que la batería puede recibir de forma segura.

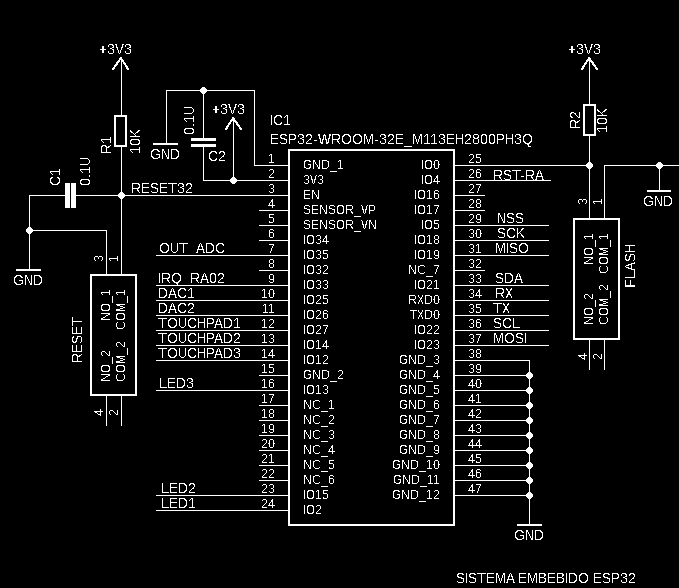

1. Alimentación: El sistema está diseñado para ser alimentado con 3.3V. Esta tensión es suministrada a los pines correspondientes del ESP32 y está filtrada por el capacitor C1 para reducir el ruido eléctrico.
2. Resistencias de Pull-Up: Las resistencias R1 y R2 son resistencias de pull-up que probablemente se usan para los pines de RESET y FLASH. Las resistencias de pull-up aseguran que estos pines se mantengan en un estado alto (activo) por defecto.
3. Botón de Reset (RESET32): Este botón permite reiniciar manualmente el ESP32, llevando el pin de RESET a GND cuando se presiona.
4. Chip ESP32-WROOM-32E: Este es el microcontrolador principal, un módulo que incluye un chip ESP32-D0WD integrado. Tiene múltiples pines para diversas funciones:
   • Pines de Alimentación (3V3 y GND): Proporcionan la potencia necesaria para el funcionamiento del chip.
   • Pin de Enable (EN): Utilizado para habilitar o deshabilitar el módulo.
   • Pines de Entrada/Salida Digital (IOxx): Se utilizan para interactuar con otros dispositivos, sensores, y actuadores.
   • Pines de Comunicación (TX, RX, SCL, SDA, etc.): Estos pines permiten la comunicación serial (UART), I2C, SPI, etc.
   • Pines NC (No Conectado): Estos pines no están conectados en el esquema y, por lo tanto, no tienen función asignada en el circuito actual.
5. Botón Flash: En el lado derecho del esquema, se indica la conexión del botón de programación del ESP32 que está conectado entre el pin GPIO0 y GND. Al presionar el botón, se pone a tierra el GPIO0. Se hace la aclaración que el botón debe llevar un capacitor de 0.1uF entre el pin 1 y 3 de dicho pulsador con el fin de eliminar micro rebotes.

Este esquema no muestra el detalle completo de todas las conexiones posibles del ESP32, sino que enfoca en la alimentación, el reset y las conexiones básicas de los pines. Para integrar este módulo en un proyecto, deberías conectar sensores, actuadores y módulos de comunicación a los pines de I/O correspondientes y programar el ESP32 utilizando el IDE de tu elección, como el Arduino IDE o ESP-IDF.

Para comprender completamente este esquema y cómo implementar cada función del ESP32 en tu proyecto, se recomienda que lea la hoja de datos del ESP32-WROOM-32E para obtener información detallada sobre cada pin y sus funciones.

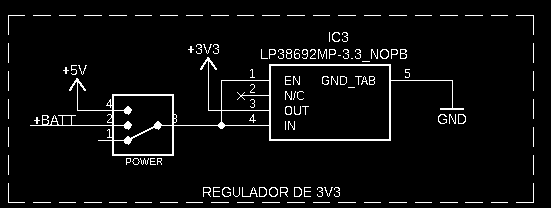

La imagen que has compartido muestra un esquema de un regulador de voltaje, específicamente el LP38692MP-3.3 NOPB, el cual es un regulador lineal de voltaje fijo. El circuito está diseñado para tomar una entrada de +5V (o de +3.7V de una bateria LiPO) y regularla a +3.3V. Aquí está el detalle de las conexiones y componentes:

1. Entrada de Alimentación (+5V y +BATT): El circuito recibe una alimentación de +5V. El símbolo de batería (+BATT) indica que la fuente de +5V proviene de una batería. El signo "+" en la batería indica el terminal positivo. La alimentación de +5V o +3.7V de acuerdo a la posición se introduce al circuito y es gestionada por un interruptor "POWER" de un polo y tres posiciones. Dependiendo de la posición del interruptor, este puede conectar la alimentación a la batería (+3.7V) o directo al conector USB (+5V) o dejarla desconectada (apagada).
2. Regulador de Voltaje LP38692MP-3.3 NOPB (IC3): Este es el componente principal en este circuito. Veamos sus pines:
   • Pin 1 (EN): Pin de habilitación. Para que el regulador funcione, este pin debe estar en alto (+3.3V en este caso). Si se conecta a tierra (GND), el regulador se desactivará.
   • Pin 2 (NC): No conectado. Este pin no tiene conexión en este diseño.
   • Pin 3 (OUT): Salida del regulador. Este es el voltaje regulado de +3.3V que se utiliza para alimentar otros componentes del circuito que requieren esta tensión.
   • Pin 4 (IN): Entrada del regulador. Aquí se conecta la fuente de alimentación de +5V.
   • Pin 5 (GND_TAB): Tierra. Este pin se conecta al plano de tierra del circuito.
3. Conexiones de Tierra (GND): La tierra es común a todo el circuito y es necesaria para completar el camino de la corriente eléctrica. El plano de tierra se muestra con símbolos de GND.
4. Indicador de Energía (POWER): Parece ser un LED que indica que el circuito está siendo alimentado. Típicamente, este LED estaría en serie con una resistencia para limitar la corriente a través de él, aunque la resistencia no se muestra en este esquema.

Para usar este circuito en tu proyecto, conectarías la fuente de +5V al pin de entrada (IN) y tierra a GND_TAB. El pin de habilitación (EN) se puede conectar directamente a +3.3V si siempre quieres que el regulador esté habilitado. La salida regulada de +3.3V (OUT) se puede usar para alimentar cualquier componente de tu sistema que requiera esa tensión.

Es importante verificar la hoja de datos del LP38692MP-3.3 NOPB para entender las limitaciones de corriente y voltaje, las necesidades de disipación térmica y otros parámetros operativos.

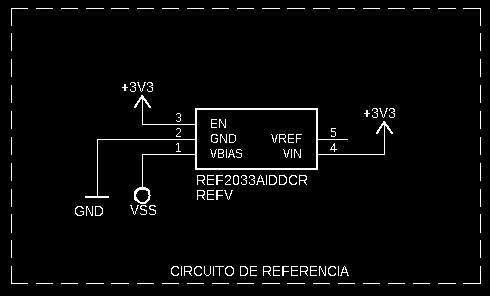

Este dispositivo es una referencia de voltaje de baja deriva y bajo consumo que proporciona dos salidas: una tensión de referencia (VREF) y una tensión de sesgo (VBIAS) que es la mitad de la tensión de referencia (VREF / 2). El REF2033, en particular, proporciona un VREF de 3.3V y un VBIAS de 1.65V, que es ideal para crear una tierra virtual en sistemas que operan con una única fuente de alimentación de 3.3V.

Ahora, con esta información, se explica el uso del REF2033 en este circuito que crea una tierra virtual para amplificadores operacionales con una única fuente de 3.3V:

1. Alimentación (+3V3): El pin 4 (VIN) del REF2033 se conecta a la fuente de alimentación de 3.3V.
2. Tierra (GND): El pin 2 se conecta a la tierra del sistema.
3. Habilitación (EN): El pin 3 se conecta a una tensión alta (en este caso, también a 3.3V) para mantener el dispositivo en funcionamiento. Si no se requiere la función de habilitación, este pin se puede conectar directamente a VIN.
4. Voltaje de Referencia (VREF): El pin 5 proporciona la salida de voltaje de referencia de 3.3V.
5. Voltaje de Sesgo (VBIAS): El pin 1 ofrece un voltaje de sesgo de 1.65V. Este voltaje se utiliza como tierra virtual para los amplificadores operacionales en sistemas de alimentación de un solo lado. Con una tierra virtual a la mitad de la tensión de la fuente de alimentación, se permite que los op-amps manejen señales que oscilan por encima y por debajo de este punto central, lo que es crucial para el procesamiento de señales en sistemas de audio, adquisición de datos y otras aplicaciones analógicas.

Para implementar este circuito en tu proyecto, debes conectar los amplificadores operacionales de tal manera que el punto medio o la "tierra virtual" esté en 1.65V en relación con el VBIAS proporcionado por el REF2033. Esto significa que las señales que los op-amps manejan pueden ir de 0V a 3.3V, donde 1.65V actúa como el punto de referencia o "tierra". Esto permite que el op-amp opere correctamente con la alimentación de un solo lado.

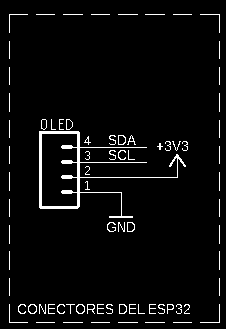

1. Conexiones Físicas:
   • VCC de OLED a +3V3 de ESP32: Conecta el pin de alimentación (VCC) de la pantalla OLED al pin que proporciona +3.3V en el ESP32.
   • GND de OLED a GND de ESP32: Conecta el pin de tierra (GND) de la pantalla OLED al pin de tierra (GND) del ESP32.
   • SDA de OLED a un pin GPIO del ESP32 configurado como SDA: Conecta el pin de datos serie (SDA) de la pantalla OLED a un pin GPIO del ESP32 que soportará la función SDA de la comunicación I2C.
   • SCL de OLED a un pin GPIO del ESP32 configurado como SCL: Conecta el pin de reloj serie (SCL) de la pantalla OLED a un pin GPIO del ESP32 que soportará la función SCL de la comunicación I2C.

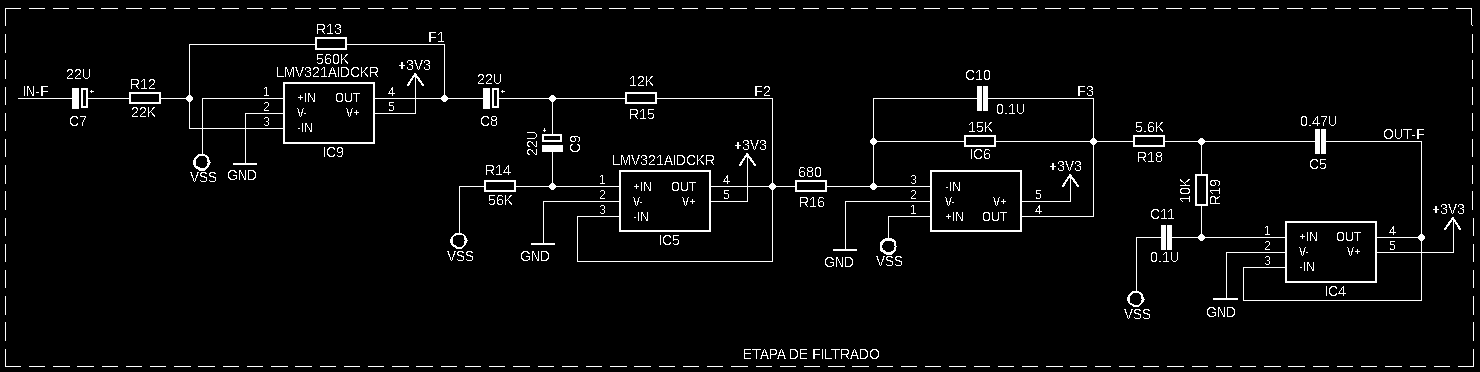

El diagrama muestra un circuito de filtrado utilizando el LMV321, que es un amplificador operacional (op-amp) de baja tensión, bajo consumo y de riel a riel. En este circuito, los op-amps están configurados en un arreglo de filtros para procesar la señal de entrada. Aquí te explico cómo funciona y cómo los estudiantes pueden diseñar su propio circuito de filtro:

1. LMV321 Características:
   • Es un op-amp de un solo canal, ideal para aplicaciones que necesitan una operación eficiente en términos de energía.
   • Su capacidad de riel a riel significa que la salida puede ir desde casi 0V (tierra) hasta casi la tensión de alimentación, en este caso, +3V3.
2. Diseño de un Circuito de Filtro:
   • Selección de Componentes: Deben escoger resistencias y capacitores que, combinados, formen el punto de corte deseado para el filtro.
   • Cálculo del Punto de Corte: Usar la fórmula del filtro de paso bajo para determinar los valores de los componentes en base a la frecuencia que desean atenuar.
   • Pruebas: Implementar el circuito en una placa de pruebas o en un PCB y usar un generador de señales y un osciloscopio para verificar el comportamiento del filtro.
3. Función del Filtro en el Circuito:
   • La señal de entrada (IN-F) pasa a través de tres etapas de filtrado con op-amps LMV321.
   • Cada etapa reduce aún más el ruido de alta frecuencia y cualquier fluctuación no deseada en la señal.
   • La señal de salida (OUT-F) debería ser una versión más limpia de la entrada, con menos ruido de alta frecuencia.

Es importante entender que el objetivo de un filtro de paso bajo es atenuar las frecuencias altas que podrían interferir con la señal deseada. La elección de la frecuencia de corte (y, por tanto, de los valores de R y C) dependerá de la aplicación específica. Además, deberán tener en cuenta la ganancia deseada, que de acuerdo al tipo de implementación (Sallen-Key, MFB, GIC, etc) se podría recomendar ganancia unitaria.

Por último, es importante revisar el datasheet del LMV321 para entender las limitaciones del dispositivo y asegurarse de que se opera dentro de las especificaciones de voltaje y corriente. Esto asegura tanto la funcionalidad correcta del circuito como la seguridad de los componentes electrónicos.
